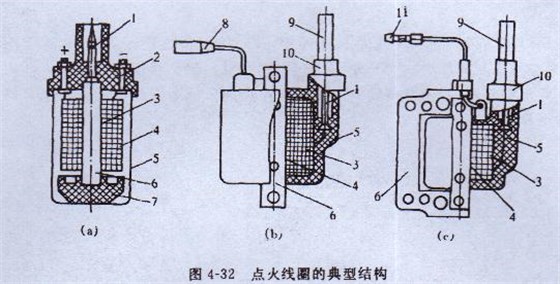

为使高压点火工作稳定、可靠，汽油发电机均已将点火线圈拉到磁电机外部。其结构实质上是1只升压变压器，由初、次级线圈和铁心组成，如图所示。

一、初级线圈和次级线圈

汽油发电机内的初、次级线圈均绕在铁心上。初、次级绕组之间，以及绕组与铁心之间用绝缘纸隔开。初级的匝数一般在200圈左右，次级的匝数一般在1 0 000圈以上。对于有触点式点火系统，初级线圈的工作电流较大，因而线径较粗；对于电容放电式无触点电子点火系统，电容器内初级线圈放电的电压较高，放电的时间很短，平均电流也较小，因而线径较细。次级线圈的工作电流很小，线径一般为0. 04～0. 06mm。

汽油发电机内的初、次级线圈各有一端在内部相连，次级线圈的另一端则与高压引出的螺钉相连。高压线拧固在高压引出的螺钉上。
